VAIO-L710BP2

	Last Update 2002年02月

VAIO L710-BP2 筆者が購入した初めてのパソコンが、「VAIO L710-BP2」です。構成部品のトータルでの使いやすさを重視して選定しました。実際使ってみて、大変満足しています。強いて問題点を挙げるならば、省スペース型ゆえの拡張性の弱さと、大金はたいてKatmaiの550MHzを買ったとたん、Katmaiが600HMzで打ち切られたことです。自作を手がけたのを機に、2002/05にて私の手元から離れて行きました。

	注意
	このページの内容は、筆者が使用した事例の紹介に過ぎません。決して、作動を補償するものでも、メーカがサポートするものでもございません。このページの内容をご利用された事によって損害が生じた場合でも、筆者は一切の責任を負いかねます。悪しからずご了承願います。ただ、皆様のお役に立てれば幸いです。

雑感など

周辺機器増設&改造記録

Norton Ghost2001にチャレンジ

変更内容一覧

項目		オリジナル		変更後
項目		ブランド	スペック	ブランド	スペック
ハード	CPU	ペンティアムⅢ (Katmai)	550MHz	ペンティアムⅢ (Coppermine)	800MHz (検討のみ)
	メインメモリ	Ｈyundai (オリジナル)	128MB	メルコ MV-VSJ-256M	256MB
	ハードディスク	Seagate Medalist1303	3.5inch ATA33 13.0GB 5400rpm	Seagate Barracuda ATA Ⅳ	3.5inch ATA100 20.0GB 7200rpm
	ハードディスク	Seagate Medalist1303	3.5inch ATA33 13.0GB 5400rpm	TOSHIBA MK6014MAP	2.5inch 6007MB 4300rpm
	SCSIボード	なし		IO DATA SC-UPCIN	Ultra SCSI
	MOドライブ	なし		IO DATA MOF-R640	640MB
	CD-R/RWドライブ	なし		IO DATA CDRW-SX124G	CD-Rライト：12倍速 CD-RWライト：4倍速リード：32倍速
	USBハブ	なし		SANWA SUPPLY USB-HUB05BLB	アップストリームポート×1 ダウンストリームポート×4 セルフ・バスパワード共に対応
	スキャナ	なし		EPSON GT-7600U	解像度：1200dpi×1200dpi 取り込み：216mm×279mm
	ネットワークアダプタ	オリジナル	アナログ 56kbps	NEC Aterm IW50&RS20	デジタル 64kbps
	ネットワークアダプタ	オリジナル	アナログ 56kbps	corega Ether PCI-T	10BASE-T
	携帯電話アダプタ	なし		SOUSENEXT SUS－USB－02 REV1	-
	ビデオキャプチャ	なし		IO DATA MPG-BOX/P	取り込みサイズ静止画：1600×1200 動画：352×240×30frame/s
	ミュージックプレイヤー	なし		SONY MC-P10	メモリ：64MB(内臓) 再生：約５時間(規格値)
	マウス	オリジナル	3ボタン＋スクロール PS2接続	Logicool MZ-100	4ボタン＋スクロール光学式&無線式 PS2&USB接続
	マウス	オリジナル	3ボタン＋スクロール PS2接続	Logicool CM-41PR	3ボタン＋スクロール無線式 PS2接続
ソフト	ディスプレイアダプタ	オリジナル		ATI	5.40.1-T02

前のページへ

作業詳細(ハード)1/4

2/4

3/4

4/4

作業詳細(ソフト)

総評

次のページへ

作業詳細(ハード)1/4

1.CPU
　多くのマザーボード(以下M/B)では、ジャンパーピン等でCPUのクロック周波数がある程度対応出来る様になっていると思いますが、省スペース型という事もあって期待をしていなかったのですが、取りあえず開けてみました。
　私の予想に反し、内部周波数のジャンパと共に、外部周波数の設定ジャンパを発見しました。つまりこれを見る限りでは、外部周波数を100MHzから133MHzに上げることが出来るという事になります。下記がシルク印刷の内容です。

内部周波数		外部周波数
設定	×3.0	設定	66.8MHz
	×3.5		75MHz
	×4.0		83MHz
	×4.5		100.3MHz
	×5.0		103MHz
	×5.5		105MHz
	×6.0		110MHz
			115MHz
			120MHz
			124MHz
			133MHz

現在の設定は

100.3MHz×5.5＝551.65MHz

となっていました(当たり前ですね)。最高では、

　133MHz×6.0＝800MHz

まで可能となります(あくまでジャンパ設定上の話)。
ですが、CPUへの供給電圧の調整は発見出来ませんでした。つまり、現在Katmaiが載っているという事は、そのままCoppermineは載らないという事になります(Coppermineの方が作動電圧が低いため)。

[本体内部]

[ジャンパ設定表示(シルク印刷)]

　ですが、そこはSlot1の強みで、Soket370へ挿すCPUをＳlot１に挿すためのアダプターは販売されております。しかもCoppermineはSlot1へ挿すタイプと、Sokeｔ370へ挿すタイプの２種類がリリースされております。これらのアダプターは供給電圧の調整機能を備えているものも多く、挿し込み形状を変更した上で、供給電圧を調整する事が出来たりします。
　しかしまだ問題はある様で、このアダプター、Slot1タイプのPentiumⅢよりも「高さ」が高いらしいというのです。試しにオリジナルのKatmaiの高さを測ったら62mm、ケースとの隙が8mmでした(右図参照)から、高さが70mm以下のアダプターであれば取り付くという計算になります。あとはこれに合うアダプタを探すだけですね。
　以上で、理論的には800EBMHzのCoppermineが載るという事になりますが、そこはそれ、パソコンですから試してみないと分かりませんね。当分は今のKatmaiで十分なので、Coppermine化は行なわずに次のパソコンを買ってしまうかも知れません。
　CPUの交換については、多くの方が実績を公開されていますので、そちらを参考にされるのが良いでしょう。

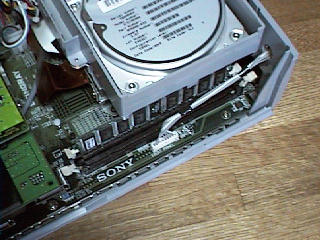

2.メインメモリ
　メインメモリは標準で128MBが載っており、十分かと思えましたが、ブラウザ等を使っていて、メモリの使用量が128MBに達したとたん、急に遅くなることが判明。やっぱりもうちょっと欲しいなぁ、という事で購入に走りました。
　元々128MBが載っているんだから、同じ128を買っても芸がない、と言わんばかりに256MBを購入することにしました。でも高いのは予算の関係上問題があったので、業務用と書かれた箱を購入してきました。
　取り付けはいたって簡単、マニュアル通りに挿し込むだけで、みごと認識、384MBとなりました。
　当初の問題もみごとに解決され、快適に使っておりましたが、２枚のメモリをスキスキに使っていると、パフォーマンスが下がる様な噂を聞いてしまい、結局オリジナルの128MBは外すことにしました。
　今思えば、メモリの消費量が192MBも超えたこともないのだから、追加のメモリは64MBでよかったのかもしれません。更には外部周波数を133MHzに上げようと思うと、メモリも買い直さなければならないので、ここで投資をしたのはミスだったと思っています。
