キッチン用オールインワン浄水栓「INAX JF-1450SX(JW)」の水栓を分岐して据え置き型浄水器を取り付ける


水栓分岐の取り付け手順(2/2)

前のページ(1/2)へ
[図7]


[図8]


[図9]


[図10]

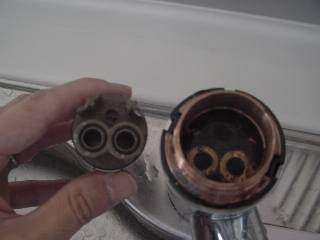

  • JF-1450SX(JW)の内部部品を外します(図7参照)。引っ張れば取れます。

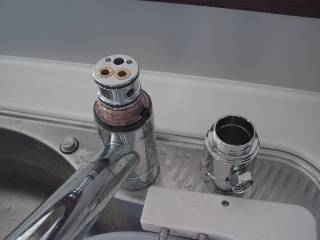

  • EUDB300SXG5本体の、内側の部品を取り付けます。EUDB300SXG5の取り扱い説明書では、内側の部品と外側の部品は一緒に取り付ける旨の説明になっていますが、内側部品が外側部品から取れてしまった為、内側だけ先に取り付けました(図8参照)。

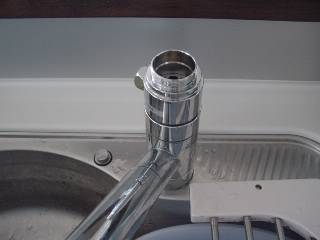

  • EUDB300SXG5の外側部品を取り付けます(図9参照)。

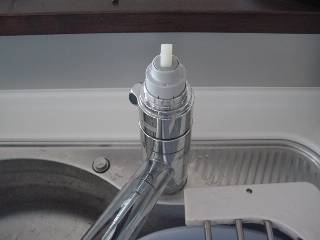

  • 先ほど取り外した、JF-1450SX(JW)の内部部品を取り付けます(図10参照)。

[図11]


[図12]


[図13]


[図14]







































  • 先ほど取り外した、JF-1450SX(JW)のカバーを取り付けます(図11参照)。

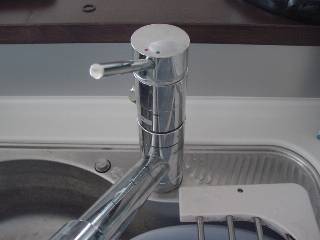

  • JF-1450SX(JW)のハンドルを取り付け、ねじを固定、ゴムキャップを取り付けます(図12参照)。

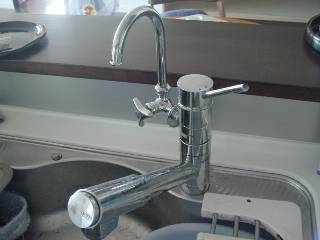

  • 水栓分岐に、KAKUDAI 横型スワン水栓を取り付けます(図13参照)。
  • KAKUDAI 横型スワン水栓に、据え置き型浄水器を取り付け、完成です(図14参照)。
  以上で取り付け終了です
